PVC-U管材管件连接插入长度
1.PVC-U粘接式管材管件插入长度计算：
管材管件粘接时，胶合剂一般按200g/㎡计算；需考虑到约有10%的损耗，估算时根据插入深度及管材直径计算出粘接面积；
根据有关规定，管件的插入深度≥管件直径的一半加6mm；
例，直径200管件插入深度应≥200/2+6mm=106mm=0.106m。
粘接济用量:200g/㎡×2(面)×Φ×3.14×插入深度×1.1(损耗)
≈200×2×3.14×0.2×0.106×1.1 ≈30g

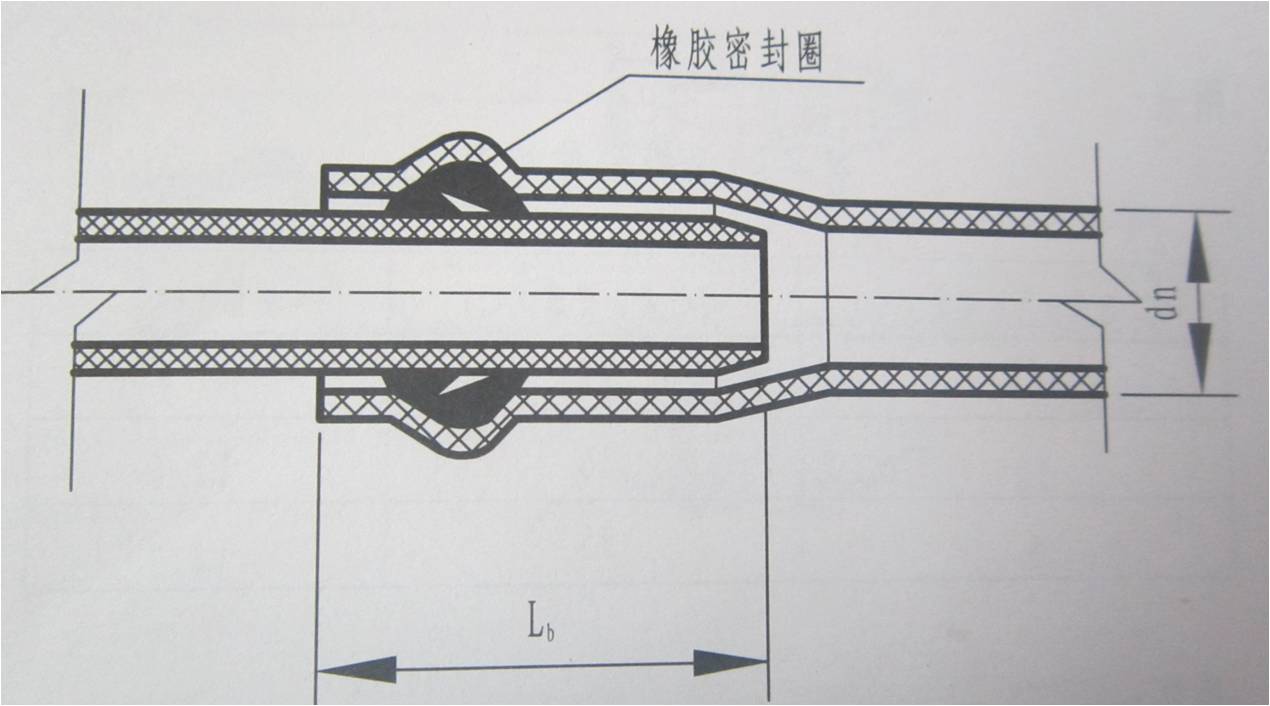

2..PVC-U胶圈式管材管件插入长度：
|
规格 |
50 |
63 |
75 |
90 |
110 |
125 |
160 |
200 |
225 |
250 |
|
Lb |
102 |
109 |
116 |
120 |
128 |
133 |
145 |
163 |
175 |
180 |
|
规格 |
280 |
315 |
355 |
400 |
450 |
500 |
560 |
630 |
710 |
800 |
|
Lb |
188 |
206 |
214 |
224 |
243 |
262 |
290 |
305 |
330 |
379 |
注：1.管端插入长度Lb 温差产生的伸缩量。
2.管道运行中的内外介质最高温度按40℃计算，如大于40℃时按实际温差调整。
3.管长不等于6m时，伸量可按照实际管长依比例调整。
4.计算公式：ΔL=0.07L·Δt
式中：ΔL—由温差产生的纵向变形量；
0.07—管材线膨胀系数（mm/m℃）；
Δt—敷设与使用中内外介质温度差℃；
L—管段长度。
